華豫供應管道過濾器 DN15 CL150 即T型過濾器

供應管道過濾器 DN15 CL150 即T型過濾器

過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此使用維護極為方便。

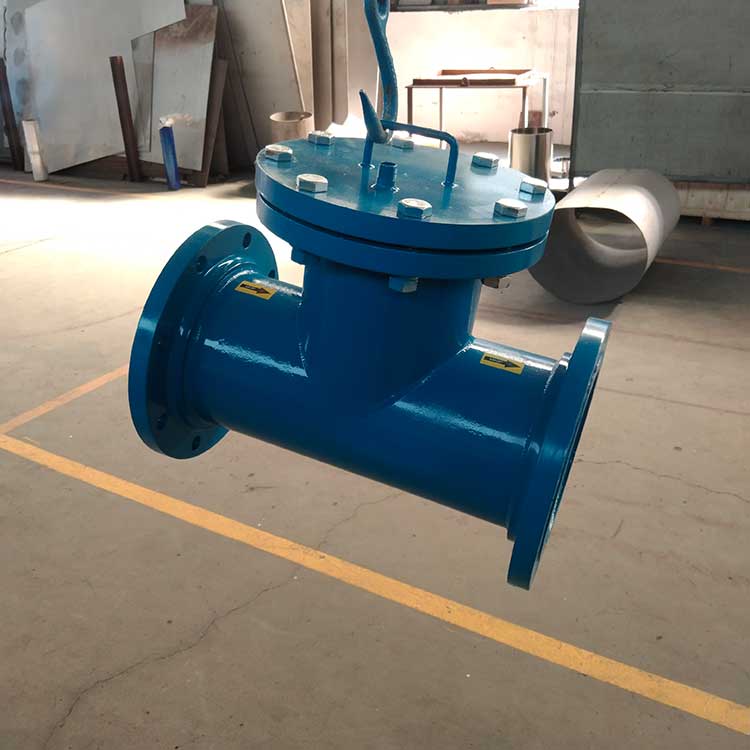

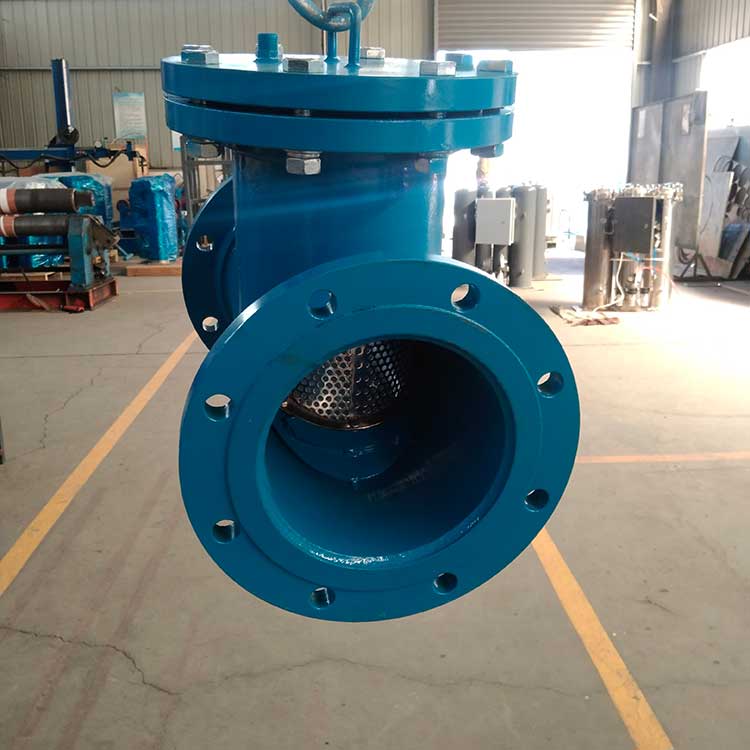

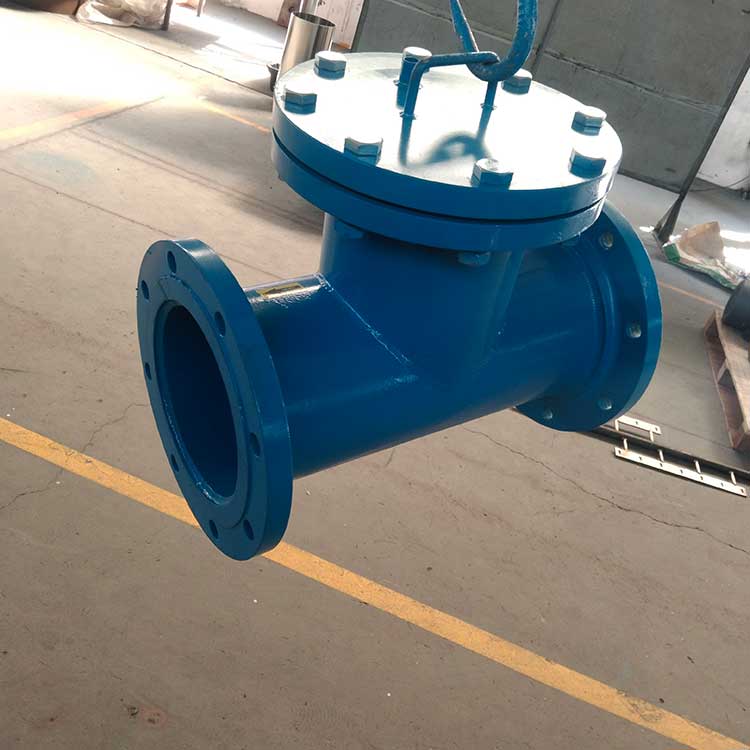

過濾器外形上像字母"T"型，所以我們叫做T型過濾器。T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

1、進出口通徑

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力

按照過濾管路可能出現的壓力確定過濾器的壓力等級。

3、孔目數的選擇

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表"濾網規格"。

4、過濾器材質

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52~1.2kpa

T型過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。

相關參數：

公稱直徑：DN15 CL150

主要材料：TA2

設計壓力：0.6MPa

設計溫度：113℃

過濾精度：80目

濾芯材質：TA2
