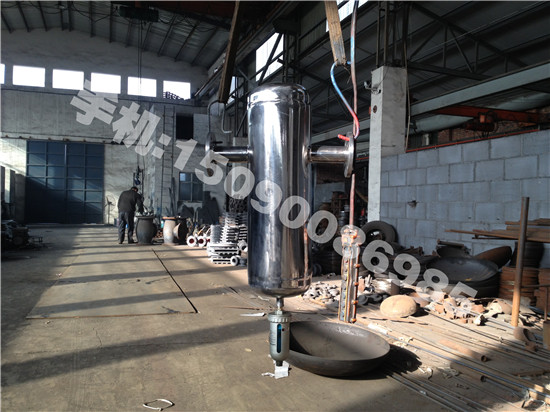

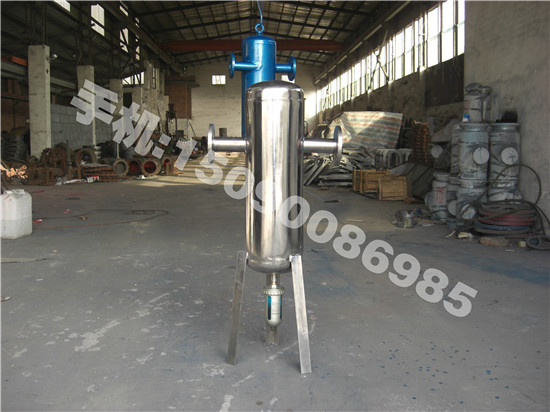

不銹鋼汽水分離器

產品型號:1458978728

產品類別:空壓機三濾及除塵設備

應用范圍: 0

設備咨詢索取報價

0373-2611789 / 0373-2638798

分享到：

產品介紹

一．不銹鋼汽水分離器簡介
不銹鋼汽水分離器主要用于壓縮空氣、蒸汽、甲烷等氣體介質中液體的分離，根據結構不同可分為離心式、擋板式、離心加擋板式，濾芯式等。
二．不銹鋼汽水分離器工作原理
離心式不銹鋼汽水分離器的工作原理：大量含液體的氣體進入不銹鋼汽水分離器，并在其中做離心向下傾斜式運動；夾帶的液體由于速度降低和重力離心作用而被分離出來；被分離的液體由自動疏水閥排出，干燥清潔的氣體從分離器出口排出。
擋板式不銹鋼汽水分離器的工作原理：通過五級分離—降速、離心、碰撞、變向、凝聚等過程，除去介質中的液態介質，達到凈化的作用。常安置在冷卻器的后面。
離心加擋板式不銹鋼汽水分離器的工作原理：主要應用在介質壓力比較低，工況要求系統壓降小的情況，比如甲烷氣體的過濾，因為其壓力通常不高，單一的離心式或擋板式不能達到處理效果。
濾芯式不銹鋼汽水分離器的工作原理：增加排斥液體濾芯的過濾作用，除液率可達90%以上，缺點增加系統阻力，不適用于系統壓降要求嚴格的工段。
三．不銹鋼汽水分離器技術參數
設計壓力 1．6MPa
水壓試驗壓力 2．25 MPa
設計溫度 0-350℃
腐蝕裕度 1mm
分離效率 99%
材料 Q235-B、20#鋼，304不銹鋼等
四．不銹鋼汽水分離器規格型號

型號	口徑	外形尺寸mm				處理量m3/min	排污口尺寸
型號	口徑	E	F	G	H	處理量m3/min	排污口尺寸
XHQF	DN32	280	400	133	330	6	自動放水閥
XHQF	DN40	400	600	159	360	18	自動放水閥
XHQF	DN50	400	600	159	360	18	自動放水閥
XHQF	DN65	400	600	159	360	18	自動放水閥
XHQF	DN80	510	760	219	420	42	自動放水閥
XHQF	DN100	580	850	273	480	60	自動放水閥
XHQF	DN125	580	850	273	480	60	自動放水閥
XHQF	DN150	650	990	426	630	120	自動放水閥
XHQF	DN200	630	1040	426	630	150	自動放水閥
XHQF	DN250	770	1180	478	680	200	自動放水閥
XHQF	DN300	840	1300	630	830	400	自動放水閥
XHQF	DN400	1180	1910	820	1090	600	自動放水閥
XHQF	DN450	1550	2200	920	1320	800	自動放水閥
XHQF	DN500	1650	2300	1020	1420	1000	自動放水閥
